交流浪涌保護器選型冊-免費獲取【杭州易造】

發布時間:2022-03-21 瀏覽量：3584 作者：易造科技-小易

注明：交流浪涌保護器選型需滿足防雷標準驗收要求及產品實際防護需求！
交流浪涌保護器選型冊依據標準：
GB50057-2010《建筑物防雷設計規范》
GB50343-2012《建筑物電子信息系統防雷技術規范》
IEC61312《雷電電磁脈沖的防護》

一、浪涌保護器一二三級、BCD級、T1級T2級的含義

1、一級電源防雷器，按國標都是指的是T1試驗的浪涌保護器（AM-10/350、AM-L/N-BD系列屬于一級浪涌保護器）
2、二級電源防雷器，按國標指的是T2試驗≥40kA的浪涌保護器（AM40、AM60、AM80系列屬于二級浪涌保護器）
3、三級電源防雷器，一般指的是20kA的浪涌保護器（AM20系列屬于三級電源防雷器）
4、B級浪涌保護器，包含T1試驗的浪涌保護器及T2試驗60kA及以上通流量的浪涌保護器
（AM-10/350、AM60、AM80、 AM100、AM120、AM160系列都屬于B級浪涌保護器）
5、C級浪涌保護器，指的是T2試驗zui大通流量40kA的浪涌保護器（AM40系列）
6、D級浪涌保護器，指的是T2試驗zui大通流量20kA的浪涌保護器（AM20系列）
7、T1級指的是T1試驗等級，測試波形為10/350μs，主要參數用沖擊電流Iimp標識.
T2級指的是T2試驗等級，測試波形為8/20μs，參數用zui大放電電流Imax和標稱放電電流In標識。

二、浪涌保護器zui大持續工作電壓Uc的選擇

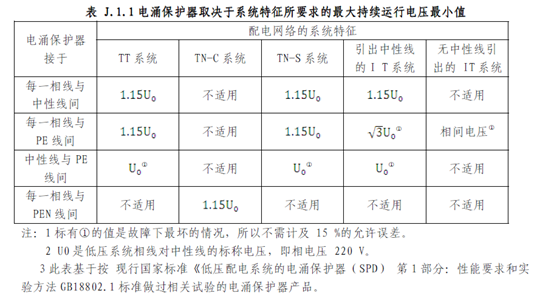

交流浪涌保護器選型冊,電涌保護器的zui大持續運行電壓不應小于表J.1.1 所規定的zui小值；在電涌保護器安裝處的供電電壓偏差超過所規定的10%以及諧波使電壓幅值加大的情況下，應根據具體情況對限壓型電涌保護器提高表J.1.1 所規定的zui大持續運行電壓zui小值。

交流浪涌保護器選型冊-持續工作電壓選擇

易造防雷提供從60VAC至760VAC寬范圍持續工作電壓的浪涌保護器，滿足各種電網系統低壓設備的浪涌保護需求。

三、浪涌保護器通流容量/放電電流(Iimp,Imax,In)的的選擇

交流浪涌保護器選型冊,配電系統按標準要求應采用分級配置,第1級保護應能承受絕大部分雷電流，第二級配置泄放殘余的雷電流，限制設備端的殘余電壓，同時與第1級保護配合。
浪涌保護器一般為并聯式安裝，不受系統的功率影響，可參考下圖的按安裝位置的多級防雷概念來配置：

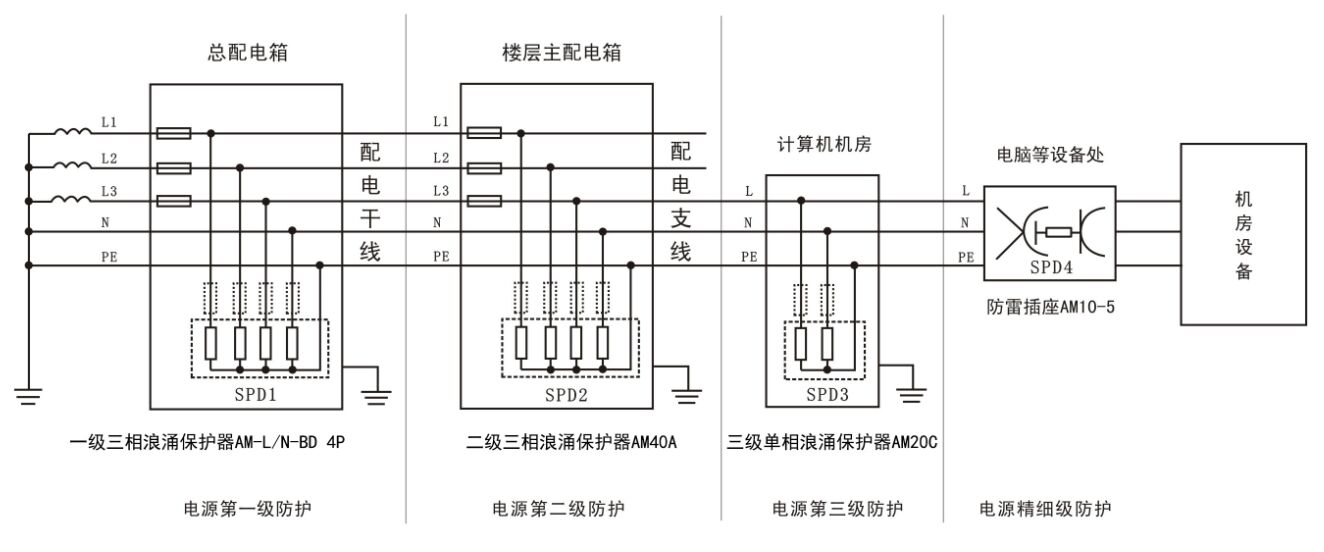

多級防雷如下圖所示：

交流浪涌保護器選型冊-放電電流選擇

電源第1級防護：
交流浪涌保護器選型冊根據國標要求：在電源引入的總配電箱處應裝設Ⅰ級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于 2.5 kV。每一保護模式的沖擊電流值Iimp，當無法確定時，沖擊電流應取等于或大于 12.5 kA。
所以第1級浪涌保護器需選用T1試驗(10/350μs測試波形)參數的產品，沖擊電流Iimp≥12.5kA即可。

電源第二級防護：
第二級選用T2試驗(8/20μs測試波形)參數的產品，zui大通流容量（Imax）：40~100kA,標稱通流容量（In）：20~50kA均可。

電源第三級防護：
第三級一般為單相電源浪涌保護器，第三級選用T2試驗(8/20μs測試波形)參數的產品,zui大通流容量（Imax）20kA,標稱通流容量（In）,zui大持續工作電壓275VAC,保護水平Up:1.2kV。

-End-
