關于浪涌保護器符號-你了解多少立即查看【杭州易造】

發布時間:2022-07-28 瀏覽量：15633 作者：易造科技-小夏

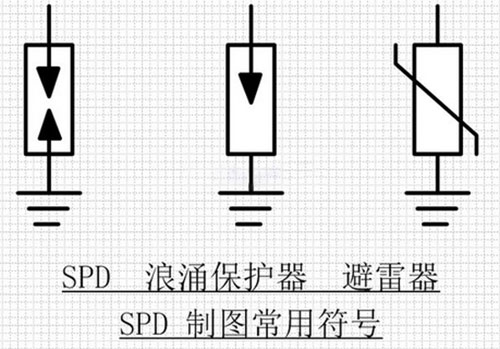

浪涌保護器是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。但是在實際應用中，浪涌保護器不是該電子設備的唯一稱呼，也有許多朋友不知道在電路圖當中該怎么表示浪涌保護器。關于浪涌保護器符號你了解多少呢？今天易造小編就帶你深入認識一下我們熟悉的朋友——浪涌保護器。想知道關于浪涌保護器符號，先了解一下浪涌保護器的基本知識。

浪涌保護器符號,浪涌保護器的英文全稱是Surge protection Device，英文簡稱是SPD。浪涌保護器的別稱有很多，包括電源防雷器、電涌保護器、防雷器等等，在日常交流中這些都可以指代浪涌保護器。

浪涌保護器，適用于交流50/60HZ，額定電壓220V/380V的供電系統中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，適用于家庭住宅、第三產業以及工業領域電涌保護的要求。浪涌保護器的作用是限制瞬態過電壓和泄放電涌電流，一般是并聯在主回路上，平時具備高阻抗的性質，電路中出現TOV時則會導通并泄放電涌電流，此時為導通模式，可視為直接接地的導線，能將主回路中的電涌電流泄放至接地線。

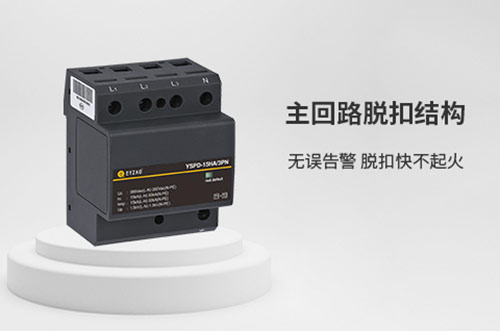

浪涌保護器符號-高阻抗

浪涌保護器符號還包括各種電路單位，比如Un,Up,Uc,Iimp,Imax，這些符號代表的意義也都不同。Un表示浪涌保護器的標稱工作電壓；Up表示浪涌保護器在額定放電電流的情況下的限制電壓；Uc表示可以加在浪涌保護器兩端連續持久的最大交流電壓有效值或直流電壓。Iimp是表示浪涌保護器的通流容量（浪涌保護器最大能承受的雷電能量）的技術參數；Imax表示浪涌保護器的最大放電電流。浪涌保護器的型號不同，符號代表的值也會不一樣，具體看它銘牌上所標示的數字。

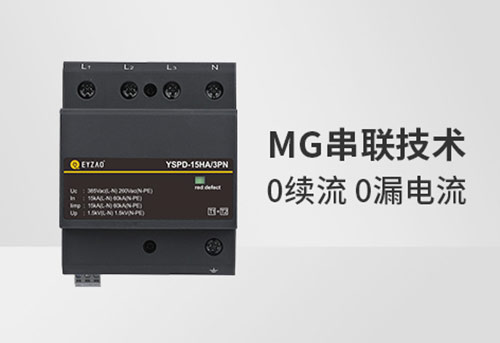

浪涌保護器符號-參數

浪涌保護器符號還包括元器件符號。比如浪涌保護器可以表示為YSPD-25HA-3PN-1，這是杭州易造科技有限公司的一款一級浪涌保護器的型號，這款一體化1+2級浪涌保護器依據IEC和GB標準設計，采用特有MOV與石墨間隙串聯技術，適用于240/415VacTN,TT三相系統，可承受25KA雷電沖擊電流，通常安裝于LPZ0區與LPZ1區，具有無漏電流，無續電流，殘壓低，可監控，安裝方便等優點，廣泛應用于各類電源防護中。

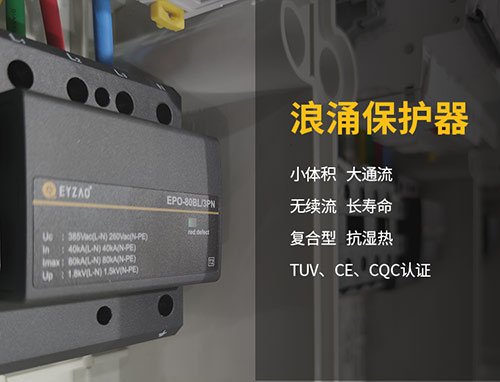

浪涌保護器符號-元器件

今天易造小編介紹浪涌保護器符號就到這里，希望對廣大對浪涌保護器有需求的朋友有所幫助！
