低壓電涌保護器新版GB/T18802.11-2020中的BUG【杭州易造】

發布時間:2022-03-19 瀏覽量：3820 作者：易造科技-小褚

新版GB/T18802.11-2020低壓電涌保護器(SPD)第11部分：低壓電源系統的電涌保護器性能要求和試驗方法中，對于老版標準進行了一些升級，加入了一些新的參數，變更了一些SPD參數的測試方法、測試步驟以及判定要求，同時增加了一些新的實驗項目，刪掉了一些老的SPD實驗項目。今天，小編就帶大家了解新版標準到底發生了哪些變化？存在哪些BUG。

對于T1實驗，刪去了In值，產品印刷了In也不測

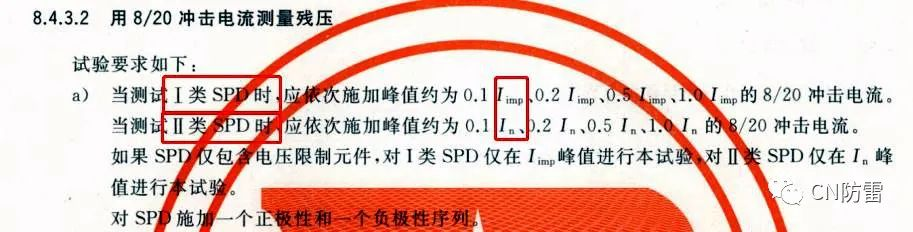

對于T1級浪涌保護器，Iimp值變成了唯一沖擊參數，用8/20μs測量殘壓Up的時候，要使用幅值等于Iimp的8/20μs波形進行測試，而不是In。

其次，在動作負載試驗中附加了I級實驗的附加實驗，在附加實驗中要使用I級波形（10/350us）來觸發動作負載的相位角度，所以在I級產品Iimp值的高低，已經不是靜態沖擊一次電流波看能否泄流的問題，而是能不能扛得住UC的工頻負載了，比原來的標準要求更高了。

低壓浪涌保護器新版GB/T18802.11-2020

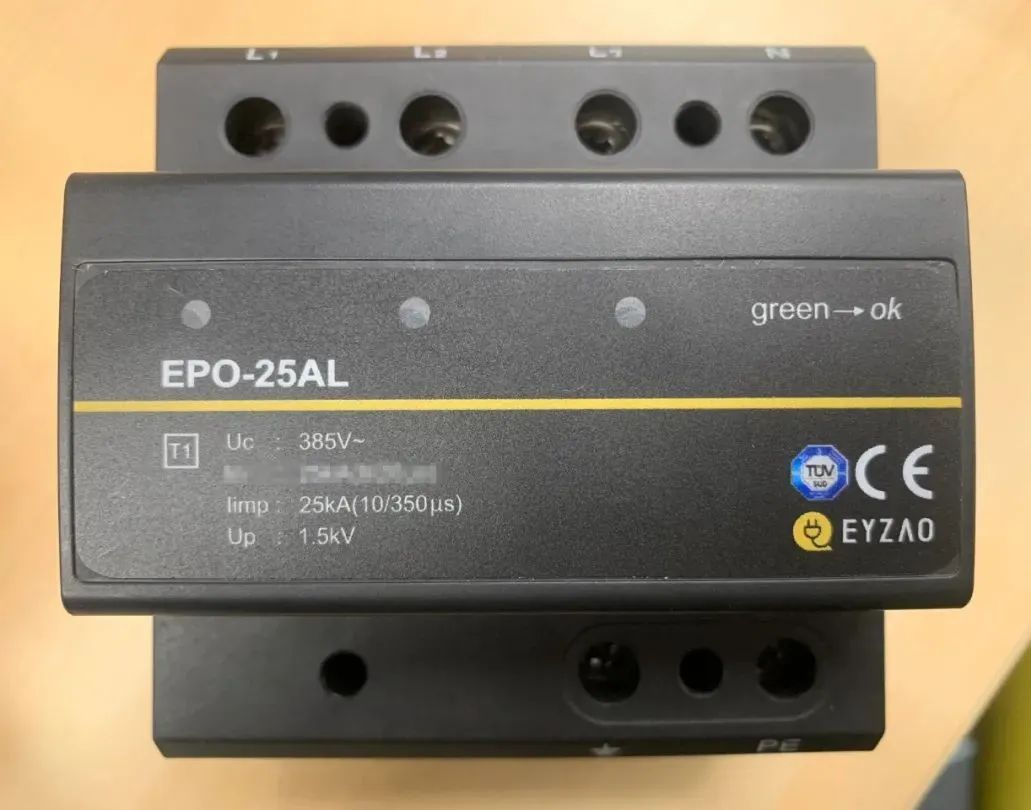

圖1 正確的T1級SPD標簽

對于T2實驗，不強制要求標稱Imax，但是產品印刷了Imax就要測

如果T2級SPD在產品上標了Imax，Umax（確定電氣間隙電壓）的確認也要按照Imax去判定。從而使Umax的電壓等級上升，間接提高了電氣間隙的要求（后續文章詳解）。

低壓浪涌保護器新版GB/T18802.11-2020

圖2 正確的T2級SPD標簽

如果一個產品聲稱了T1+T2的實驗級別，無論是In和Imax，只要標稱了就都要進行測試。如果In標稱過高的話，Up也自然會更高，用Iimp和In幅值下取得的殘壓值進行比較，以最大值判定Up。此外，動作負載實驗中施加的沖擊電流值也將取In和Iimp兩者大的值進行測試。

低壓浪涌保護器新版GB/T18802.11-2020

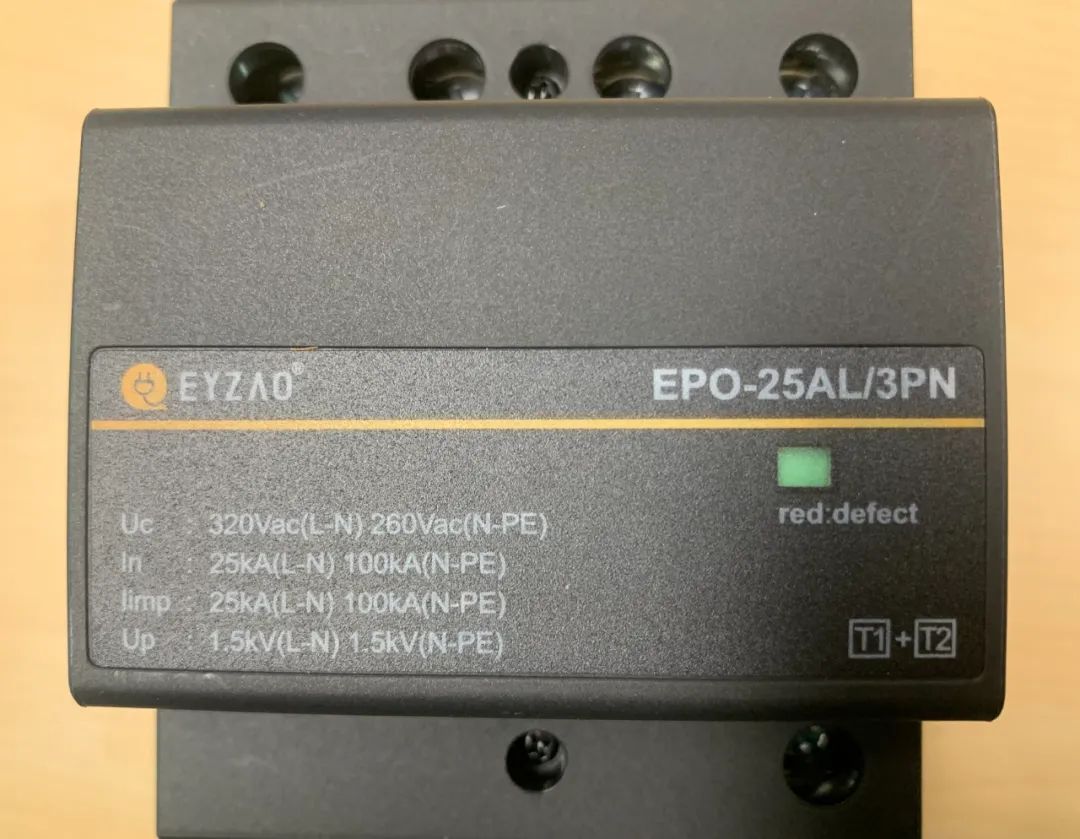

圖3 T1+T2級SPD標簽

至此我們講到新標準第一個BUG,當一個T1產品標稱了In的時候，按照新標準是不會對于In進行測試，此時In標100kA甚至200kA都是不會進行測試與判定Up的，也不影響Up的標稱，此時的Up可以標1.5kV甚至更低，只要Iimp不高即可。因此，新標準時代，當您看到某些T1級SPD上面標注了很高的IN值時，不要奇怪，因?yàn)檫@個參數是不需要測的。

低壓浪涌保護器新版GB/T18802.11-2020

小編將在下期陸續介紹有關低壓電涌保護器GB/T18802.11-2020的修改內容，歡迎大家留言交流。
