SPD浪涌保護器能量協調配合—易造YZ集成技術
一、SPD浪涌保護器能量協調配合的目的
根據GB50343《建筑物電子信息技術防雷技術規范》第5.4.3 10款所示：SPD能量協調配合的目的是利用SPD的泄流和限壓作用，把出現在配電線路上的雷電、操作等浪涌電流安全地引導入大地，從而保護電子設備。
只要對于所有的浪涌過電壓和過電流，SPD保護系統中任何一個SPD所耗散的能量不超過各自的耐受能力，就實現了能量配合。
在實際保護線路中，需要構建“協調配合”的保護電路：在低壓配電進線處安裝“第一級”SPD泄流，在被保護設備前安裝“第二級”SPD限壓，來實現最優的保護效果。
二、SPD浪涌保護器能量協調配合的方法
① 增加兩級SPD間的線路距離（大于10m）
通過增加第二級SPD與第一級SPD之間的線路距離，使之大于10m，連接導線間的分布電感使各級SPD都能分級動作，使過電壓限制在設備耐受沖擊電壓額定值以下。
② 安裝退耦裝置
當安裝空間有限時，不能通過增加導線距離來協調兩級間的SPD配合，可以在兩級浪涌保護器間安裝退耦裝置，協調配合SPD提高保護水平。
通過以上SPD浪涌保護器能量協調配合的方法達到前級SPD先導通，使其泄流能力比后級SPD大，即通流量大（比如前級SPD應泄放%80以上的雷電流）；最后一級的限壓應小于被保護設備的耐受電壓。
三、易造YZ集成技術的優勢
易造科技研發的具有YZ集成技術的浪涌保護器無需對第二級SPD協調配合有效性進行特殊考慮，即無需考慮兩級浪涌保護器間的線路長度或退耦要求，就可確保兩級SPD之間的有效協調，因此第二級SPD可以直接安裝于第一級SPD后端。
易造科技獨有的YZ集成技術，解決了不同等級防雷器的能量配合問題，不怕多級SPD浪涌保護器因能量配合問題造成“防雷盲點”而致使設備損壞，在浪涌保護器選型、安裝時變得更為簡便。歡迎合作伙伴咨詢！
-End-

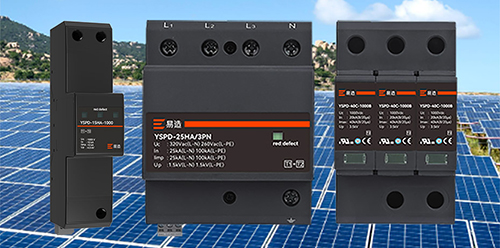

易造防雷浪涌保護器的主要優勢：
易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。
易造三相、單相、混合型防雷浪涌模塊采用鏈式放電技術，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！
易造國產優質浪涌保護器品牌廠家，外殼采用PA66高阻燃絕緣防護材料，符合UL94V-0 RoHS REACH認證，一體式復合型組合設計防震防潮耐高溫，易造低壓防雷電源專用防雷器、交流雷電雷擊電涌SPD模塊等浪涌保護器廣泛應用于家用、配電箱、配電柜、消防、光伏、通訊、設備、系統、機房、電網、加油站、變電所、工廠、小區、電梯、控制柜、工業、新能源、通訊、建筑、軌道交通、石油石化等多個領域。
杭州易造是國家高新技術企業、杭州市“雛鷹計劃”企業，通過了ISO9001、ISO14001、ISO45001、3C等質量管理體系認證,國內專業電源防雷設備生產廠家,擁有全套風電浪涌保護器生產制作技術。主要生產一體式、復合型、單相、三相、兩相、直流、混合型等款式,提供不同配電系統對一級浪涌保護器、二級浪涌保護器的1PN、2P、3P、3PN、4P等全系列電源防雷模塊，SPD通過了UL、CSA、TUV、CQC、CE等權威認證，1500+規格型號可選擇，滿足所有低壓設備的電涌防護要求。
