GB50057標準中浪涌保護器的安裝規定-點擊查看詳情-易造防雷

發布時間:2023-04-18 瀏覽量：5552 作者：易造科技-小張

SPD防雷浪涌保護器發展至今，已經是一款更加成熟的產品了，更小的體積和更加穩定優良的性能，以及更規范的安裝標準了。小編帶您了解更多GB50057標準中浪涌保護器的安裝規定要求。

在國標GB 50057-2010建筑物防雷設計規范中，說明了有關SPD浪涌保護器的安裝規定：

1、在電纜與架空線連接處，尚應裝設戶外型電涌保護器。電涌保護器、電纜金屬外皮、鋼管和絕緣子鐵腳、金具等應連接在一起接地，其沖擊接地電阻不宜大于30Ω。所裝設的電涌保護器應選用I級試驗產品，其電壓保護水平應小于或等于2.5kV,其每一保護模式應選沖擊電流等于或大于10kA；若無戶外型電涌保護器，應選用戶內型電涌保護器，其使用溫度應滿足安裝處的環境溫度，并應安裝在防護等級IP54的箱內。（P14）

2、在電源引入的總配電箱處應裝設I級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于2.5kV。每一保護模式的沖擊電流值，當無法確定時，沖擊電流應取等于或大于12.5kA。（P18）

3、當電子系統的室外線路采用金屬線時，在其引入的終端箱處應安裝D1類高能量試驗類型的電涌保護器。當電子系統的室外線路采用光纜時，在其引入的終端箱處的電氣線路側，當無金屬線路引出本建筑物至其他有自己接地裝置的設備時，可安裝B2類慢上升率試驗類型的電涌保護器，其短路電流按規范確定，宜選用100A。（P19）

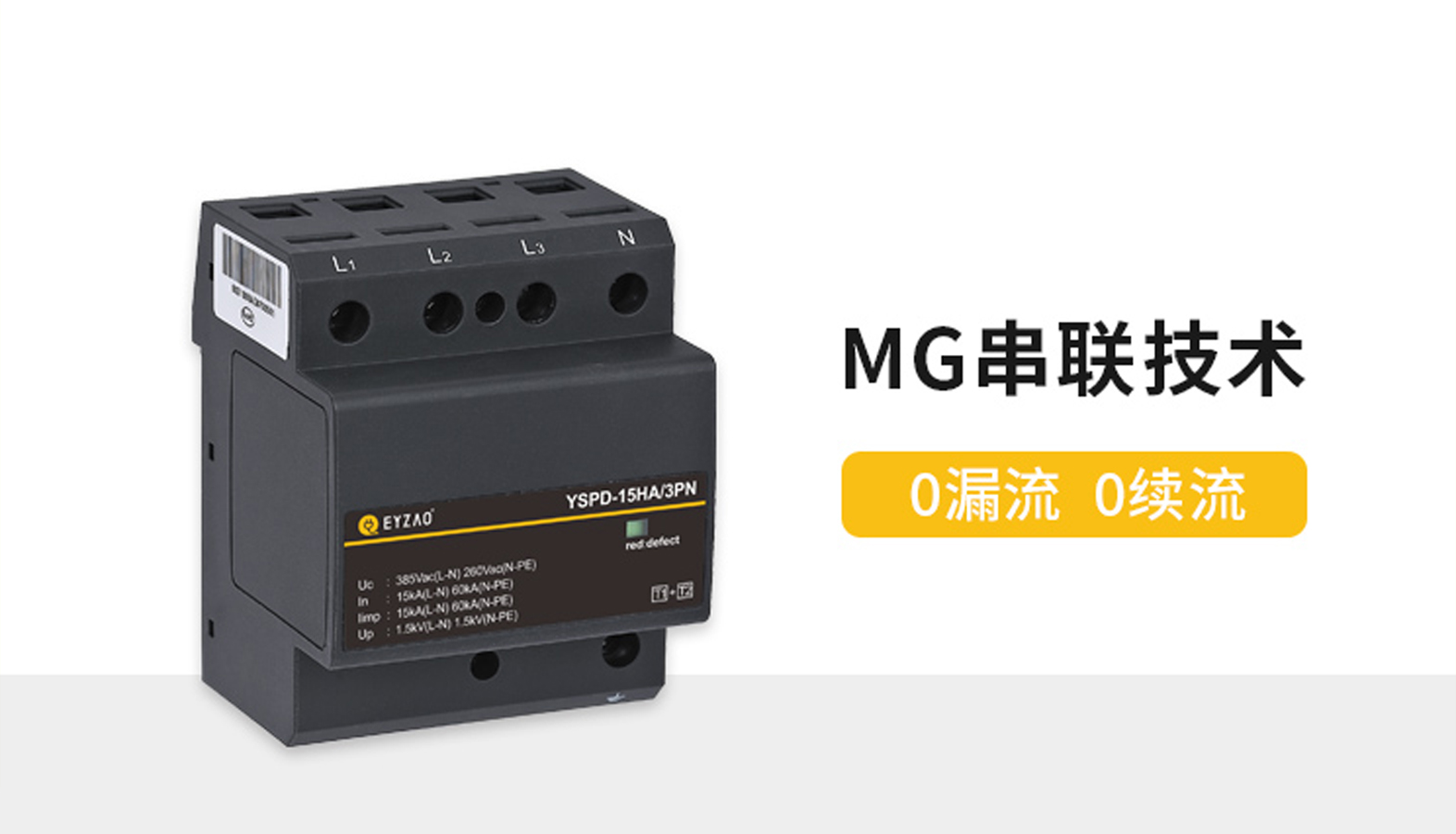

GB50057標準中浪涌保護器的安裝規定

4、在電氣接地裝置與防雷接地裝置共用或相連的情況下，應在低壓電源線路引入的總配電箱、配電柜處裝設I級試驗的電涌保護器。電涌保護器的電壓保護水平值應小于或等于2.5kV。每一保護模式的沖擊電流值，當無法確定時，應取等于或大于12.5kA。（P25）

5、當Yyn0型或Dyn11型接線的配電變壓器設在本建筑物內或附設于外墻處時，應在變壓器高壓側裝設避雷器；在低壓側的配電屏上，當有線路引出本建筑物至其他有獨自敷設接地裝置的配電裝置時，應在母線上裝設I級試驗的電涌保護器，電涌保護器每一保護模式的沖擊電流值，當無法確定時沖擊電流應取等于或大于12.5kV；當無線路引出本建筑物時，應在母線上裝設II級試驗的電涌保護器，電涌保護器每一保護模式的標稱放電電流值應等于或大于5kA。電涌保護器的電壓保護水平值應小于或等于2.5kV。（P25）

6、在配電箱內應在開關的電源側裝設II級試驗的電涌保護器，其電壓保護水平不應大于2.5kV，標稱放電電流值應根據具體情況確定。（P32）

7、靠近需要保護的設備處，即LPZ 2或更高區的界面處，當需要安裝電涌保護器時，對電氣系統宜選用II級或III級試驗的電涌保護器，對電子系統宜按具體情況確定。（P56）

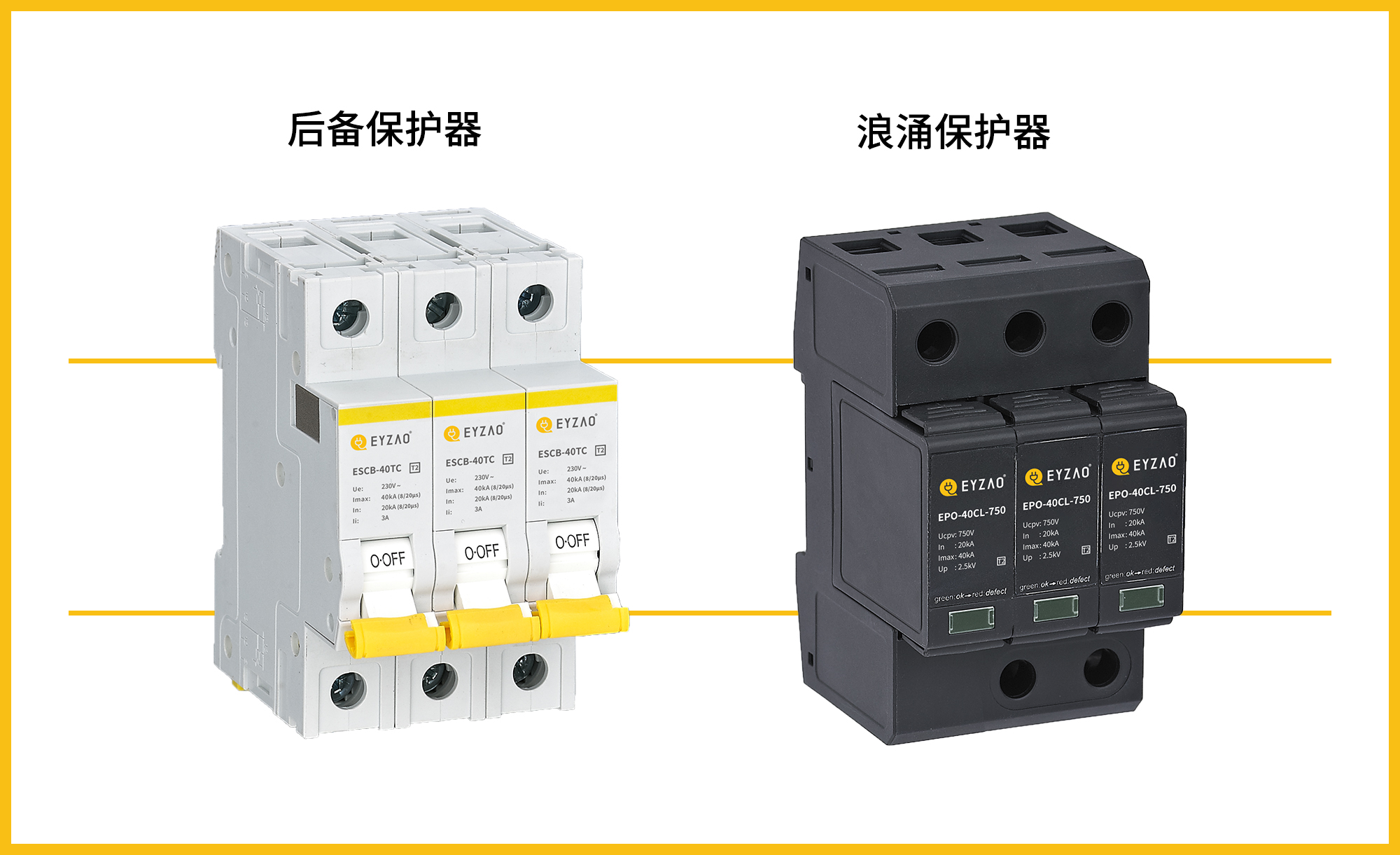

GB50057標準中浪涌保護器的安裝規定

綜上所述，根據國標文件的GB50057標準中浪涌保護器的安裝規定要求，選擇合適試驗等級的的浪涌保護器安裝在符合規范的位置，才能發揮出浪涌保護器的最大功效。
