配電箱浪涌保護器的選型步驟--看懂標準不迷路-易造防雷

發布時間:2023-02-23 瀏覽量：3691 作者：易造科技

浪涌保護器，又叫防雷器、電涌保護器、SPD等，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。其作用就是限制瞬態過電壓和泄放電涌電流，一般是并聯在主回路上，平時具備高阻抗的性質，電路中出現TOV時則會導通并泄放電涌電流，此時為導通模式，可視為直接接地的導線，能將主回路中的電涌電流泄放至接地線。如何解決配電箱浪涌保護器的選型？

配電箱浪涌保護器的選型？配電箱內浪涌保護器可分為1級2級3級，參數各不同，浪涌保護器的選型是配電箱廠家和廣大技術人員關心的話題，下面易造小編從國標的規定來為大家做個介紹。

國標GB/T 18802.12第6.2：SPD的選擇，包含了以下六個步驟：

一、選擇SPD的Uc.UT.In.Iimp.Imax：

（1）最大持續工作電壓Uc：應確保SPD的最大持續工作電壓Uc大于電力系統持續工作電壓Ucs；

（2）SPD的UT值應該高于由于低電壓系統出現故障在背保護裝置上預期出現的暫時過電壓(TOV)；

（3）In與保護水平Up有關，Iimp和Imax則由安裝點需要耐受的能力來決定。

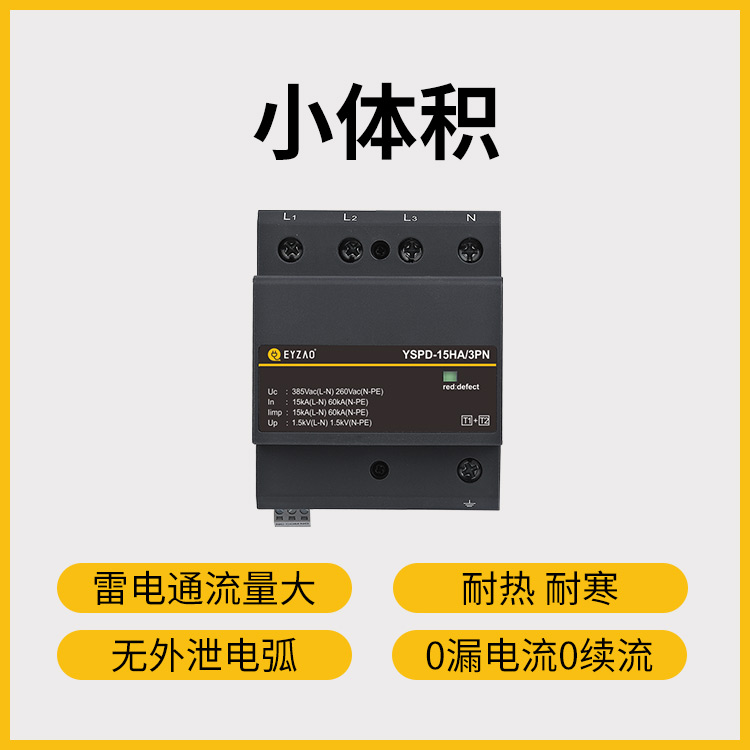

配電箱浪涌保護器的選型

二、SPD的安裝位置：

（1）保護距離：

配電箱浪涌保護器的選型？為了決定 SPD 的位置(在入口處、靠近設備等),有必要知道保護距離，也就是SPD和SPD能提供充分保護的被保護設備之間的可接受的距離。

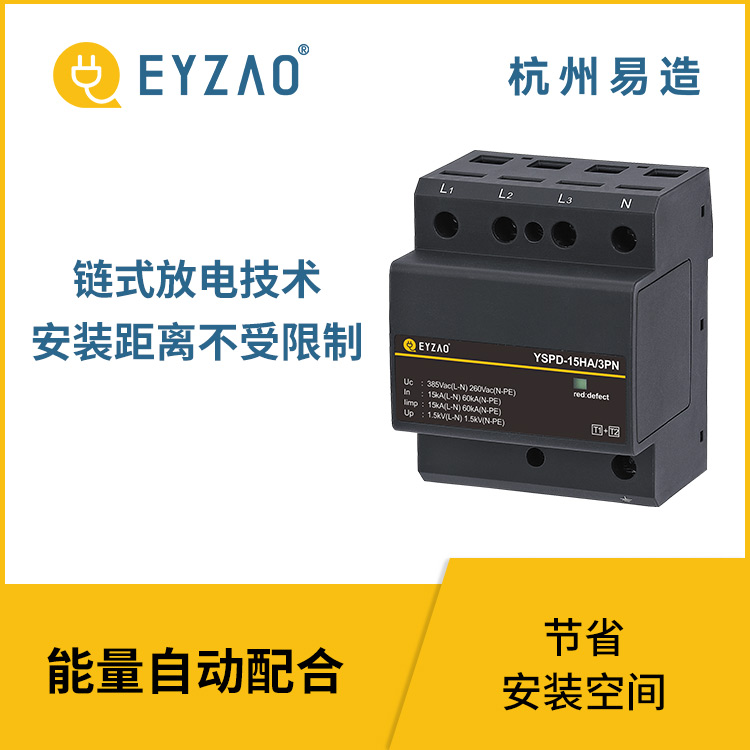

配電箱浪涌保護器的選型-按照距離不受限

三、配電箱浪涌保護器的選型？SPD的預期壽命和失效模式

（1）SPD預期壽命：主要取決于超過SPD最大放電能力的電涌發生的概率；實際壽命可能會短于或長于預期壽命，這取決于電涌實際發生的頻度。在特定的應用情況下，較高Imax的SPD的預期壽命大于較低Imax的SPD,只要不超過SPD耐受的極限值；

（2）SPD失效模式：失效模式本身取決于電涌和過電壓的類型，如果想避免供電受干擾或中斷，SPD有必要配備專用的后備保護器SSD;

四、配電箱浪涌保護器的選型？SPD和其它設備的配合：

（1）正常狀態下，持續工作電流（Ic）不得造成任何人身安全方面的危害（間接接觸等）或干擾其他設備。（宜選擇0漏電流的復合型SPD，線路更安全，SPD使用壽命更長）。

（2）故障狀態下，SPD需安裝專用的SPD后備保護器,以便不干擾其他保護設備,如 RCD、熔斷器和斷路器，如果引起過電流保護器的動作，將會導致系統供電中斷。

五、配電箱浪涌保護器的選型？電壓保護水平Up的選擇：

在選擇 SPD 合適的電壓保護水平值時，應考慮被保護設備的電涌耐受（或關鍵設備的沖擊抗擾度）和系統的標稱電壓，電壓保護水平值越低，說明其保護性能越好；

配電箱浪涌保護器的選型-電壓保護水平UP的選擇

六、配電箱浪涌保護器的選型？選擇SPD和其他SPD之間的配合：

某些應用場合需要兩個或更多SPD，以便使被保護設備的電應力減少到一個可接受的值（較低Up）并且減低該建筑物內的瞬態電流。依據兩個SPD的能量耐受值，為了獲得可接受的電應力分配，有必要進行配合。

配電箱浪涌保護器的選型-能量自動配合

國標GB/T 18802.12中浪涌保護器的選型步驟偏向于配電箱浪涌保護器的實際應用，綜上六個步驟，我們需要選擇0續流的復合型浪涌保護器，因為沒有續流所以不會引起前級開關動作，供電持續不中斷；選擇通流量大的產品，使用壽命更長；在同等參數條件下，選擇Up更低的SPD保護效果更好；在同一電路中，宜選擇具有能量自動配合功能的浪涌保護器，可以達到良好的配合，現場安裝更方便；配備專業的浪涌后備保護器SSD，確保防雷持續有效！

如果您對配電箱浪涌保護器選型還有哪些不明白的，歡迎咨詢易造小易。

-End-
