浪涌后備保護器的滅弧室需要放嗎?它的作用是什么?-立即查看--易造防雷
目前市場上的浪涌后備保護器(SSD)種類繁多,產品內部的觸頭,氣放管、線圈等三大器件都有設置,但是只有滅弧室,有些主流廠家沒有放。那么,滅弧室到底要不要放呢?有些人認為,SSD內部氣放管本身具備了滅弧功能,再放滅弧室就是多余的。下面易造小編就來和大家一起來分析探討浪涌后備保護器(SSD)的滅弧室到底要不要放?它的作用是什么?
SSD內電弧產生的兩個途徑
1.氣放管滅的是什么弧?
氣放管是一個開關型的放電間隙,當雷電流經過氣放管導通,氣放管內部的惰性氣體發生爆炸,從而把雷電流給釋放掉,在能量釋放過程中,氣放管會產生電弧,因此氣放管滅的是雷電流產生的電弧。

2.滅弧室滅的是什么弧?
SSD標準NB/T 42150明確提到了關于后備保護器額定短路分斷能力的要求。當線路上出現雷電流或過電壓時,浪涌保護器會迅速導通短路,導致后備保護器(SSD)的動靜觸頭之間也發生短路,產生短路電弧,這個短路電弧就需要滅弧室來處理,如果SSD沒有滅弧室,這個弧怎么滅呢?

因此滅弧室滅的是主回路當中產生的電弧,它和氣放管內雷電流產生的弧是兩個概念。
為什么有些后備保護器(SSD)沒有放滅弧室,也沒發生什么事故呢?
原因是浪涌后備保護器(SSD)的線圈線徑很小,當我們給它施加50-100KA的短路電流時,線圈起到了限流的作用,因此在毫秒級短路分斷時間內,瞬間通過后備保護器的電流只有400-500安培。

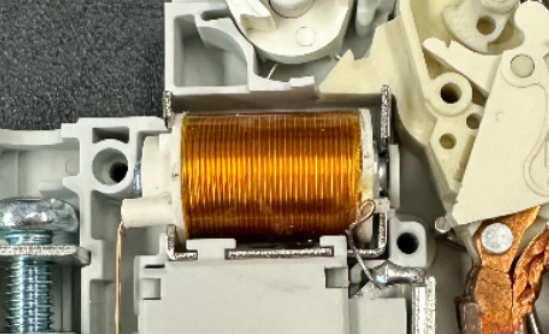

后備保護器線圈
因此我們平時在做完50或100KA短路分斷能力測試后,拆開產品,發現里面還是干干凈凈的,好像根本沒做過試驗一樣。如果單從設計環節來講,只要把產品的內部結構做好了,不放滅弧室是可以的。

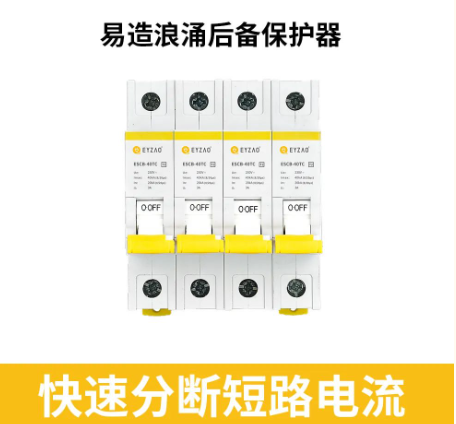

為什么易造后備保護器要放滅弧室呢?
根據國內一些權威實驗室的試驗數據證明,即使是結構設計完美的浪涌后備保護器,如果沒有安裝滅弧室,依然存在20%左右短路分斷失敗的情況,也就是說浪涌后備保護器(SSD)能夠限流,但是它也有無法限流的時候。

易造后備保護器滅弧室
當后備保護器限流失敗的時候,意味著真的有幾十千安的短路電流通過后備保護器,產生的短路電弧非常大,對設備的危害是顯而易見的,因此浪涌后備保護器放滅弧室,才能真正確保防雷防火安全。
-End-
